БИБИКАЛКА

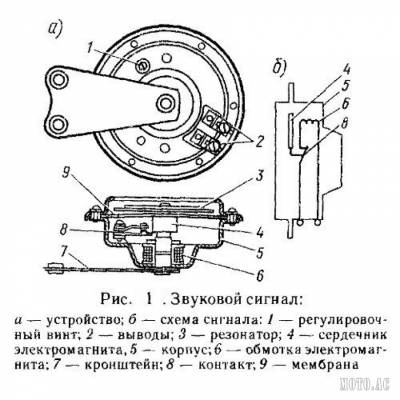

Звуковой сигнал С-308 состоит из корпуса, в
котором размещается электромагнит в виде сердечника с об-
моткой. Внутри электромагнита находится якорь с грузиком
и текстолитовой шайбой. Якорь жестко прикреплен своим
стержнем к мембране. В корпусе расположен мостик с под-
вижным и неподвижным контактами. Для усиления звука
имеется составной диффузор (рупор), состоящий из корпуса
и крышки.
В связи с тем, что рупорные сигналы потребляют ток
выше допустимого для механических кнопочных выключа-
телей, в цепи сигналов устанавливается вспомогательное
реле. В этом случае при включении сигналов через контакты
выключателя проходит небольшой ток, потребляемый толь-
ко обмоткой реле и не вызывающий окисления и обгорания
контактов.
При включении сигнала кнопкой ток вначале поступает
в обмотку вспомогательного реле и по якорю через замкну-
тые его контакты — в звуковой сигнал; пройдя контакты,
ток поступает в обмотку электромагнита и через «массу» за-
мыкает цепь. При этом силой электромагнита якорь переме-
щается вверх, выгибает мембрану и одновременно тексто-
литовой шайбой под ярмом размыкает контакты, прерывая
электрическую цепь. При этом сердечник размагничивает-
ся, под действием упругости диафрагма с якорем опускают-
ся, занимают исходное положение, контакты сигнала замы-
каются и процесс снова повторяется. В результате якорь с
мембраной совершает колебания с частотой 200 и 400 Гц,
что и создает звук. Сила и тембр звука регулируются вин-
том, который перемещает край мостика с контактами, изме-
няя момент размыкания контактов.
